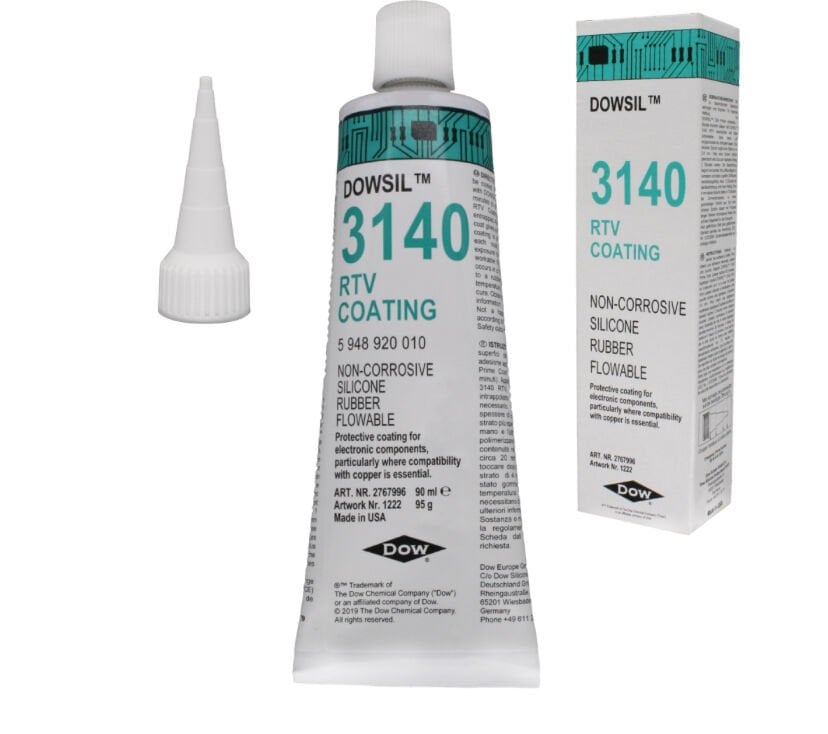

DOWSIL 3140 RTV Elektronik Koruyucu Kaplama Silikonu
DOWSIL™ 3140 RTV Elektronik Koruyucu Kaplama Silikonu, baskı devre kartları (PCB), elektronik bileşenler ve hassas elektriksel bağlantılar için geliştirilmiş, tek bileşenli, oda sıcaklığında nemle kürlenen, yarı şeffaf ve akışkan yapılı silikon esaslı koruyucu kaplama ve yapıştırıcıdır. Elektronik sistemlerde çevresel koruma, elektriksel yalıtım, elastik sızdırmazlık ve ince kesitli dolgu uygulamalarında kullanılmak üzere tasarlanmıştır.
DOWSIL 3140 RTV, klasik sarkmayan silikon mastiklerden farklı olarak kontrollü akışkanlık ve kendiliğinden yayılma özellikleri gösterir. Uygulama sonrasında yüzey üzerinde ilerleyerek dar bölgeleri, lehim bağlantılarını ve elektronik bileşenlerin çevresini kaplayabilir. Bu davranış, özellikle karmaşık geometrili elektronik devre kartlarında ince kesitli koruyucu kaplama oluşturulmasını kolaylaştırır.
Polidimetilsiloksan esaslı DOWSIL 3140 RTV, ilave solvent içermeyen formülasyonu sayesinde solvent buharlaşmasına dayalı kaplama sistemlerinden ayrılır. Ürün atmosferik nemle reaksiyona girerek elastik silikon kauçuğa dönüşür. Tek bileşenli yapısı karıştırma, sertleştirici ilavesi ve karışım oranı kontrolü gerektirmez.
Elektronik koruma uygulamalarında DOWSIL 3140 RTV, neme ve çevresel etkilere hassas bileşenlerin korunması, sert ve esnek baskı devre kartlarının kaplanması, lehim ve bağlantı uçlarının çevresinin yalıtılması, ince kesitli kapsülleme ve bağlantı pimlerinin sızdırmazlığı için kullanılabilir. Kürlenmiş silikonun esnek yapısı, sıcaklık değişimleri ve mekanik hareketlerden kaynaklanan gerilmelerin azaltılmasına yardımcı olur.
Ürünün belirgin avantajlarından biri UV indikatörü içermesidir. Uygun UV kontrol aydınlatması altında kaplama uygulanan bölgelerin görsel olarak denetlenmesine yardımcı olur. Bu özellik, manuel kalite kontrol ve otomatik optik inceleme süreçlerinde kaplama kapsamının değerlendirilmesini kolaylaştırabilir. UV indikatörü, ürünün UV ışığıyla kürlendiği anlamına gelmez; DOWSIL 3140 RTV nemle kürlenen bir RTV silikondur.
Yaklaşık 34.400 mPa·s viskoziteye sahip olan DOWSIL 3140 RTV, kontrollü dozajlama sırasında akabilir ve uygulama bölgesinde yayılabilir. Bu özellik, kaplama malzemesinin lehim bağlantılarının ve komponent ayaklarının çevresine ulaşmasını destekler. Ürün; uygun ekipmanla fırça, akış uygulaması, şırınga ve hassas dozaj iğnesi kullanılarak uygulanabilir.
DOWSIL 3140 RTV, +25 °C koşullarında yaklaşık 116 dakikada yüzey yapışkanlığını kaybeder. Bu süre, yüzeyin dokunulduğunda yapışkanlık göstermemeye başladığı aşamayı ifade eder; ürünün bütün kesitte tamamen kürlendiği anlamına gelmez. Tam kürlenme süresi kaplama kalınlığına, ortam sıcaklığına, bağıl neme ve nemin uygulama bölgesine erişimine bağlıdır.
Kürlenmiş DOWSIL 3140 RTV, yaklaşık 3,0 MPa çekme dayanımı, %419 kopma uzaması ve 31,6 Shore A sertliği sunar. Yüksek elastikiyet, sert elektronik bileşenler ile farklı ısıl genleşme özelliklerine sahip alt tabakalar arasında oluşan mekanik gerilmelerin azaltılmasına yardımcı olabilir.
Elektriksel yalıtım açısından ürünün tipik dielektrik dayanımı 15 kV/mm, hacimsel özdirenci 2,1 × 10¹⁴ Ω·cm ve dielektrik sabiti 2,52 olarak bildirilmiştir. Bu özellikler, uygun tasarlanmış elektronik sistemlerde elektriksel izolasyon ve koruyucu kaplama uygulamalarını destekler. Nihai yalıtım performansı, kaplama kalınlığına, uygulama kalitesine ve çalışma koşullarına bağlıdır.
DOWSIL 3140 RTV, UL 94 V-1 yanıcılık sınıflandırması ve elektronik koruyucu kaplamalara yönelik IPC ile askeri standart testleri bakımından belgelenmiş bir üründür. Bununla birlikte standartlara ilişkin uygunluk, ilgili test koşullarına, ürün kalınlığına ve güncel kayıtların kapsamına göre değerlendirilmelidir.
90 ml tüp ve 310 ml kartuş ambalaj seçenekleri, hem hassas lokal kaplama işlemlerine hem de daha yüksek miktarda malzeme gerektiren endüstriyel uygulamalara yönelik farklı kullanım ihtiyaçlarını karşılar. Elektronik üretim, kontrol sistemleri, sensör modülleri, devre kartı koruma ve elektriksel bağlantı sızdırmazlığı uygulamalarında değerlendirilebilir.
Öne Çıkan Özellikler
Kullanım Alanları
Teknik Özellikler
| Özellik | Değer | Özellik | Değer |
|---|---|---|---|
| Ürün kodu | 3140 RTV | Ambalaj | 90 ml / 310 ml |
| Kimyasal esas | Polidimetilsiloksan | Bileşen sayısı | Tek bileşenli |
| Renk | Yarı şeffaf | Kürlenme | Atmosferik nem / RTV |
| Viskozite | 34.400 mPa·s | Yapışkanlık kaybı | 116 dk / 25 °C |
| Kürlenmiş özgül ağırlık | 1,05 | Uçucu olmayan içerik | %95,7 |
| Çekme dayanımı | 434 psi ≈ 2,99 MPa | Kopma uzaması | %419 |
| Shore A sertliği | 31,6 | Çekme modülü | 103 psi ≈ 0,71 MPa |
| 180° soyulma dayanımı | 40 ppi | Dielektrik dayanım | 15 kV/mm |
| Hacimsel özdirenç | 2,1 × 10¹⁴ Ω·cm | Dielektrik sabiti | 2,52 |
| Kayıp faktörü / 100 Hz | 0,004 | Kayıp faktörü / 100 kHz | 0,004 |
| Yanıcılık sınıfı | UL 94 V-1 / 1,4 mm* | Diğer UL sınıfı | UL 94 HB / 1,9 mm* |
| Elektronik kaplama standardı | IPC-CC-830B* | Askeri standart testleri | MIL-I-46058C / MIL-A-46146* |
| Uygulama yöntemleri | Fırça / akış / şırınga | Kaplama kontrolü | UV indikatörü |
* Standartlar ve UL sınıflandırmaları üretici teknik veri föyündeki test ve listeleme bilgilerini ifade eder. Nihai uygulamada güncel sertifika ve kayıtların kapsamı doğrulanmalıdır. Belirtilen değerler tipik laboratuvar sonuçlarıdır.
Uygulama Talimatları
- Yüzey temizliği: Kaplama yapılacak PCB, metal, cam, seramik veya diğer uygun yüzeyleri yağ, gres, toz, oksit ve üretim kalıntılarından arındırın. Temizleyicinin elektronik bileşenlerle uyumluluğunu doğrulayın.
- Uygulama planı: Kaplama yapılacak alanları belirleyin. Konnektör temas yüzeyleri, test noktaları, ayarlanabilir bileşenler ve kaplanmaması gereken bölgeleri uygun şekilde maskeleyin.
- Dozajlama: DOWSIL 3140 RTV ürününü fırça, akış uygulaması, şırınga veya hassas dozaj iğnesi kullanarak yüzeye uygulayın. 310 ml kartuş için uygun dozaj ekipmanı kullanın.
- Yayılma kontrolü: Silikonun kontrollü akışkan yapısının lehim bağlantıları ve komponent çevresinde kaplama oluşturmasına izin verin. Gereğinden fazla malzemenin istenmeyen bölgelere ilerlemesini önleyin.
- Kaplama kalınlığı: Uygulama kalınlığını elektronik tasarımın koruma ve elektriksel yalıtım gereksinimlerine göre belirleyin. Üreticinin genel TDS'sinde her uygulama için tek bir zorunlu kaplama kalınlığı tanımlanmamıştır.
- Kürlenme: Ürün oda sıcaklığında atmosferik nemle kürlenir. +25 °C'de yaklaşık 116 dakika içinde yüzey yapışkanlığını kaybeder. Tam kürlenme, malzeme kalınlığına ve ortam koşullarına bağlı olarak daha uzun sürer.
- İsteğe bağlı hızlandırma: Üreticinin genel uygulama bilgisine göre 60 °C'nin altındaki hafif ısıtma, uygun koşullarda kürlenmeyi hızlandırabilir. Elektronik bileşenlerin sıcaklık sınırları korunmalıdır.
- UV kontrolü: Uygun UV inceleme aydınlatmasıyla kaplama bölgelerini kontrol edin. UV indikatörü, kaplama kapsamını görsel olarak değerlendirmek içindir; kürleme yöntemi değildir.
- Devreye alma: Elektriksel testler, montaj veya servis öncesinde yeterli kürlenmenin gerçekleştiğini doğrulayın. Kaplama sürekliliğini, gerekli yalıtım mesafelerini ve kritik bağlantıları kontrol edin.
Elektriksel Koruma ve Teknik Avantajlar
DOWSIL 3140 RTV, yüksek elektriksel özdirenci ve dielektrik dayanımı sayesinde elektronik kartların koruyucu kaplanmasında kullanılabilir. Ancak tek başına bir silikon kaplamanın varlığı, cihazın tüm elektriksel güvenlik gereksinimlerini karşıladığı anlamına gelmez. Uygulama kalınlığı, boşluklar, kenar kaplaması, izolasyon mesafeleri ve çalışma gerilimi ayrıca değerlendirilmelidir.
Ürünün elastik yapısı, elektronik kart ve bileşenlerde sıcaklık değişimlerinden kaynaklanan mekanik gerilmeleri azaltmaya yardımcı olur. Bununla birlikte kaplamanın mekanik koruma kapasitesi, malzeme kalınlığına ve uygulama geometrisine bağlıdır.
DOWSIL 3140 RTV, kaplama ve ince kesitli kapsülleme için geliştirilmiştir. Nemin ulaşamadığı çok derin veya tamamen kapalı boşluklarda kürlenme yavaşlayabilir ya da yetersiz kalabilir. Kalın hacimli elektronik potting uygulamaları için ürün seçimi ayrıca değerlendirilmelidir.
Sıcaklık, Kimyasal Dayanım ve Uygulama Sınırları
Dow, bu sınıftaki silikon yapıştırıcılar için genel olarak −45 °C ile +200 °C arasında uzun süreli kullanımın mümkün olabileceğini belirtmektedir. Ancak bu aralık, DOWSIL 3140 RTV için her uygulamada garanti edilmiş sıcaklık sınırı olarak değerlendirilmemelidir. Özellikle yüksek sıcaklıkta uzun süreli çalışma, termal çevrimler ve hassas elektronik montajlar uygulamaya özel test gerektirir.
Ürün, sürekli yakıt veya solvent temasına yönelik tasarlanmamıştır. Kimyasallarla aralıklı temasın söz konusu olduğu uygulamalarda dahi malzeme uyumluluğu test edilmelidir.
DOWSIL 3140 RTV için incelenen üretici teknik veri föyünde sayısal ısıl iletkenlik değeri belirtilmemektedir. Bu nedenle ürün, özel bir termal macun veya yüksek ısıl iletkenlikli dolgu malzemesi olarak tanıtılmamalıdır.
Polietilen, polipropilen ve PTFE gibi düşük yüzey enerjili plastiklerde astarsız yapışma sınırlı olabilir. Nihai üretim öncesinde ilgili yüzey üzerinde yapışma ve dayanıklılık testleri yapılmalıdır.
Depolama ve Güvenlik
Ürünü orijinal ambalajında, nemle teması önlenecek şekilde ve ürün etiketinde belirtilen sıcaklık koşullarında saklayın. Açılmış ambalajlarda hava ve nem temasını mümkün olduğunca sınırlandırın. Geçerli son kullanım tarihi için ambalaj üzerindeki üretici bilgisini esas alın.
Uygulamadan önce güncel güvenlik bilgi formunu (SDS) inceleyin. Çalışma ortamında uygun havalandırma sağlayın ve gerekli kişisel koruyucu ekipmanı kullanın.
Teknik kaynak: Dow – DOWSIL™ 3140 RTV Coating, Technical Data Sheet, Form No. 11-3214-01-1021 S2D. Değerler tipik laboratuvar sonuçlarıdır; nihai kullanım koşullarında uygunluk doğrulanmalıdır.
